제품소개

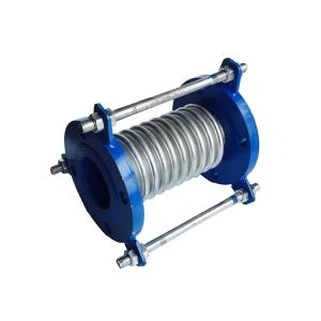

연결된 축방향 팽창 조인트는 온도 변화로 인해 발생하는 열팽창을 흡수하기 위한 보상 조치를 제공하는 모든 파이프라인 시스템의 필수 구성 요소입니다. 이 혁신적인 제품은 플랜지, 주름관 및 제한 나사로 구성되어 압력, 온도 및 진동 변화에도 파이프라인을 안정적으로 유지하도록 설계되었습니다.

이 제품은 플랜지 표준 PN10 및 PN16으로 제공되며 일회성 주름관 성형 공정을 통해 밀봉 표면이 형성됩니다. 이렇게 하면 용접이 필요하지 않을 뿐만 아니라 재료 부식 위험도 완화됩니다. 확장 조인트는 진동이나 충격을 흡수하기 위해 파이프라인 시스템 내에 설치되어 소음 감소 및 오정렬로 인한 소음 보상과 같은 추가적인 이점을 제공합니다.

묶여 있는 축방향 확장 조인트의 독특한 장점 중 하나는 포괄적인 설계로 설치와 유지 관리가 쉽다는 것입니다. 플랜지는 내구성이 뛰어난 재료로 제작되어 작동 중에도 안전하게 유지됩니다. 주름관은 뛰어난 유연성을 제공하므로 어떤 파이프라인 구성에도 쉽게 설치할 수 있습니다. 또한 제한된 나사는 안정성을 보장하는 동시에 압력 및 온도 변화에 쉽게 조정할 수 있도록 도와줍니다.

건설에 있어서 이 제품은 뛰어난 품질과 내구성을 제공합니다. 플랜지는 고급 소재를 사용하여 제조되며, 전체 장치는 최고 품질 표준을 충족하는지 확인하기 위해 광범위한 테스트를 거칩니다. 전체적인 디자인은 세련되고 효율적이어서 최적의 성능과 수명을 제공합니다.

결론적으로, 연결된 축방향 확장 조인트는 파이프라인 시스템의 중요한 구성 요소로서 압력, 온도 및 진동의 변화에도 불구하고 파이프라인이 안정적으로 유지되도록 보장하는 중요한 보상 조치를 제공합니다. 설치, 유지 관리 및 조정이 쉽고 고품질 재료를 사용하여 제작되어 수명과 최적의 성능을 보장합니다. 연결된 축방향 확장 조인트를 사용하면 파이프라인 시스템이 안정적으로 유지되어 비용이 많이 드는 가동 중지 시간이나 수리 위험을 줄일 수 있습니다.

제품 매개변수

product-422-498

르템	부속	재료
1	풀무	SUS304 시리즈
2	플랜지	연성이 있는 철
4	타이로드	탄소강

자세한 매개변수

크기	플랜지 표준	플랜지 두께	설치 길이	벨로우즈 넘버	벨로우즈 두께	축 보상	무게 (킬로그램)
DN40 시리즈	PN10/PN16	15	145	8	0.5	20	2.65
DN50 시리즈	PN10/PN16	16	155	8	0.5	20	2.95
DN65 시리즈	PN10/PN16	17	185	8	0.6	26	3.8
DN80 시리즈	PN10/PN16	18	200	8	0.6	28	4.75
DN100 시리즈	PN10/PN16	19	205	8	0.6	34	5.6
DN125 시리즈	PN10/PN16	20	245	8	0.6	40	7.2
DN150 시리즈	PN10/PN16	21	255	8	0.6	40	8.9
DN200 시리즈	PN10 시리즈	22	285	8	0.8	40	13.5
DN250 시리즈	PN10 시리즈	23	280	7	1.0	40	18
DN300	PN10 시리즈	24	295	6	1.2	40	21
DN200	PN16 시리즈	24	285	8	0.8	40	13.5
DN250 시리즈	PN16 시리즈	24	285	7	1.0	40	21
DN300 시리즈	PN16 시리즈	26	300	6	1.2	40	25
